Фильтр и измельчитель могут помещаться в тумбу по сумме габаритов, но мешать друг другу после подключения. Корпус занимает одно пространство, боковой выпуск и трубки — другое, а для замены модулей требуется третье.
Разберём компоновку на примере измельчителя Omoikiri Nagare Slim 500 и водоочистителя Omoikiri Pure Drop 2.1.4S. Именно на этой системе обратного осмоса построены расчёты ниже. Другой водоочиститель линейки — Pure Drop 1.0 — рассматривается отдельно как вариант иной конструкции.
Начальная точка — сливное отверстие мойки
Положение измельчителя задаётся сливом. Фильтр можно разместить у боковины, а измельчитель должен находиться под отверстием мойки.
Поэтому сначала на плане отмечают:
- положение сливного отверстия относительно боковин и задней стенки;
- нижнюю поверхность чаши и монтажную плоскость фланца;
- вход в канализацию;
- петли, корзины, направляющие и другие выступающие детали.
Для готовой кухни полезны фотографии тумбы с открытыми дверями и размеры, снятые внутри. Наружная ширина 600 мм ещё не означает 600 мм свободного пространства.
Совместимость с мойкой: отверстие и толщина у слива
Для Nagare Slim в монтажной схеме указан диаметр сливного отверстия 88–100 мм и толщина мойки в месте крепления до 15 мм для показанного стандартного узла. Для толщины 16–28 мм производитель предусматривает отдельно приобретаемую сменную горловину.
Поэтому запись «композитная мойка» сама по себе ничего не решает: нужна толщина именно вокруг сливного отверстия. Если в этой зоне 20 мм, стандартный вариант до 15 мм не подходит; в спецификацию включают совместимую горловину. Её монтажные размеры учитывают при расчёте высоты под чашей. Наличие такого аксессуара для выбранного исполнения подтверждают до покупки.
Диаметр 150 мм не описывает весь установленный узел

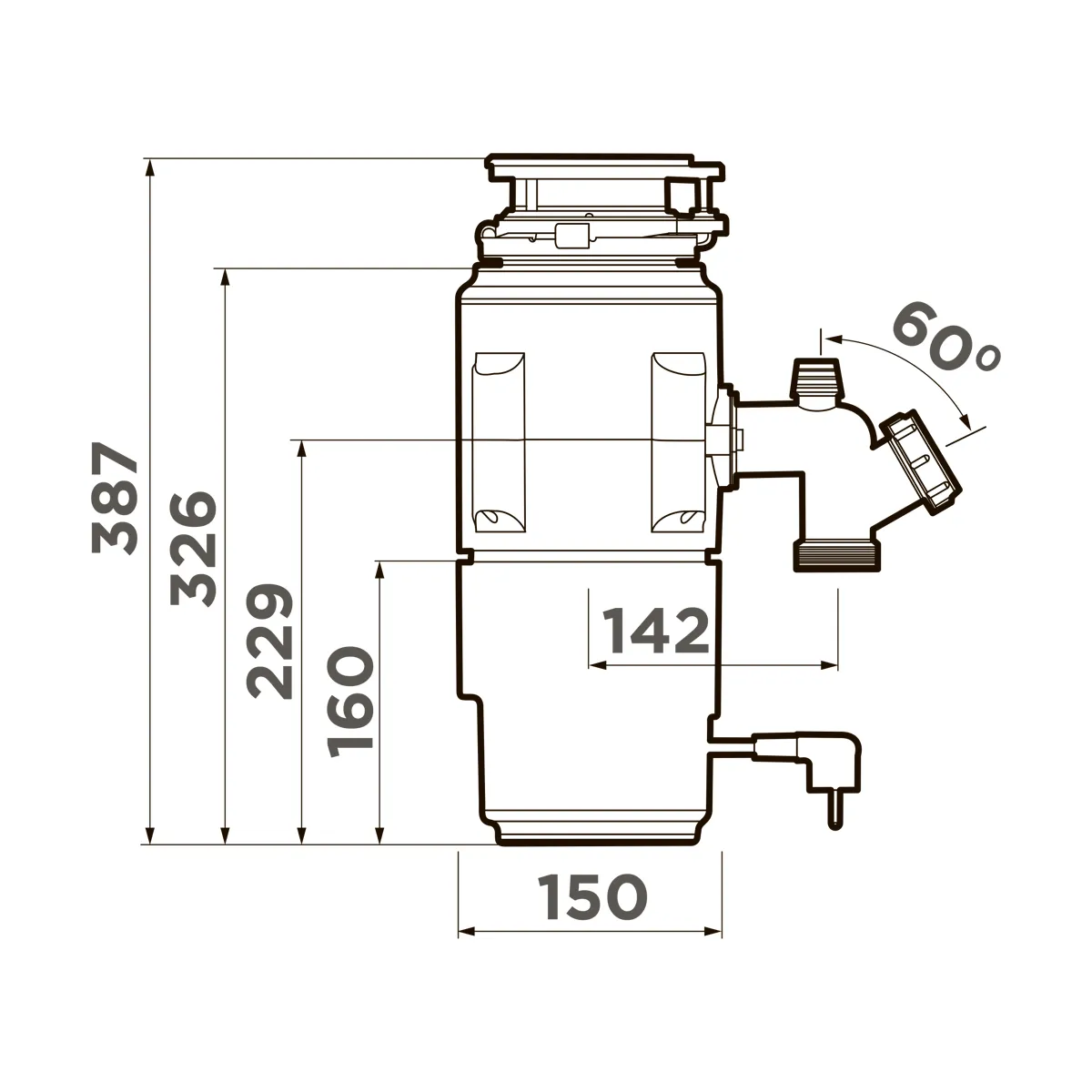

На схеме Nagare Slim 500 указаны:
- общая высота — 387 мм;
- диаметр корпуса — 150 мм;
- расстояние от оси прибора до конца показанного бокового выпуска — 142 мм.
Если выпуск направлен к фильтру, ширина занимаемого измельчителем участка складывается из половины диаметра с одной стороны и расстояния до конца выпуска с другой:
75 + 142 = 217 мм.
Это уже больше 150 мм. Соединительная арматура и дальнейшая сливная трасса могут увеличить занимаемое пространство ещё сильнее.
Почему сумма ширин не подтверждает установку
Примем наружную ширину тумбы 600 мм и боковины по 18 мм:
600 − 18 − 18 = 564 мм внутри.
У Pure Drop 2.1.4S ширина корпуса — 271 мм. Теоретический габарит двух узлов в один ряд, когда выпуск измельчителя направлен в сторону фильтра:
75 + 142 + 271 = 488 мм.
Разница с внутренней шириной тумбы:
564 − 488 = 76 мм.
Это теоретический максимум свободного остатка, без монтажных и сервисных зазоров. Он ещё не показывает, где окажутся приборы относительно реального слива.
Предельная схема по ширине:
стенка | 75 | ось слива | 142 | фильтр 271 | остаток 76 | стенка
Все размеры — в миллиметрах. В таком расположении ось слива находится в 75 мм от левой стенки, а корпус измельчителя стоит вплотную к ней. Это схема для объяснения арифметики, а не готовое монтажное решение.
Что получится при центральном сливе
Теперь возьмём конкретное положение слива — по центру внутренней ширины. Его ось находится в 282 мм от каждой боковины.
Если выпуск направить вправо, от его конца до правой стенки останется:
564 − 282 − 142 = 140 мм.
Фильтр шириной 271 мм в этот участок не помещается. Хотя общая сумма 488 мм меньше ширины тумбы, выбранная расстановка в один ряд не работает.
Слева от корпуса при том же центральном сливе свободны 282 − 75 = 207 мм. Это тоже меньше ширины фильтра 271 мм: простая перестановка его с правой стороны на левую не решает задачу. В этой геометрии используют глубину тумбы либо меняют место фильтра.
Именно поэтому компоновку начинают с положения сливного отверстия. Остаток после сложения габаритов не заменяет размеры свободных участков справа и слева от установленного прибора.
Можно ли использовать глубину тумбы
Если фильтр не помещается сбоку, стоит рассмотреть размещение впереди или позади измельчителя.
Для первого приближения складывают диаметр корпуса измельчителя и глубину фильтра:
150 + 190 = 340 мм.
Если фактически свободная глубина вашей тумбы составляет 500 мм, теоретический остаток — 160 мм. Но этот расчёт тоже не подтверждает установку автоматически.
Следующий шаг — измерить участок от корпуса измельчителя до фасада или задних коммуникаций. В нём должны поместиться 190 мм корпуса фильтра, подключения и необходимые зазоры. Если выпуск направлен в глубину тумбы, его проекция также участвует в расчёте.
Так совет «поставить фильтр впереди» превращается в проверяемый вариант: на плане видно положение слива, свободный участок, корпус фильтра и путь трубок.
Пример размещения фильтра перед измельчителем

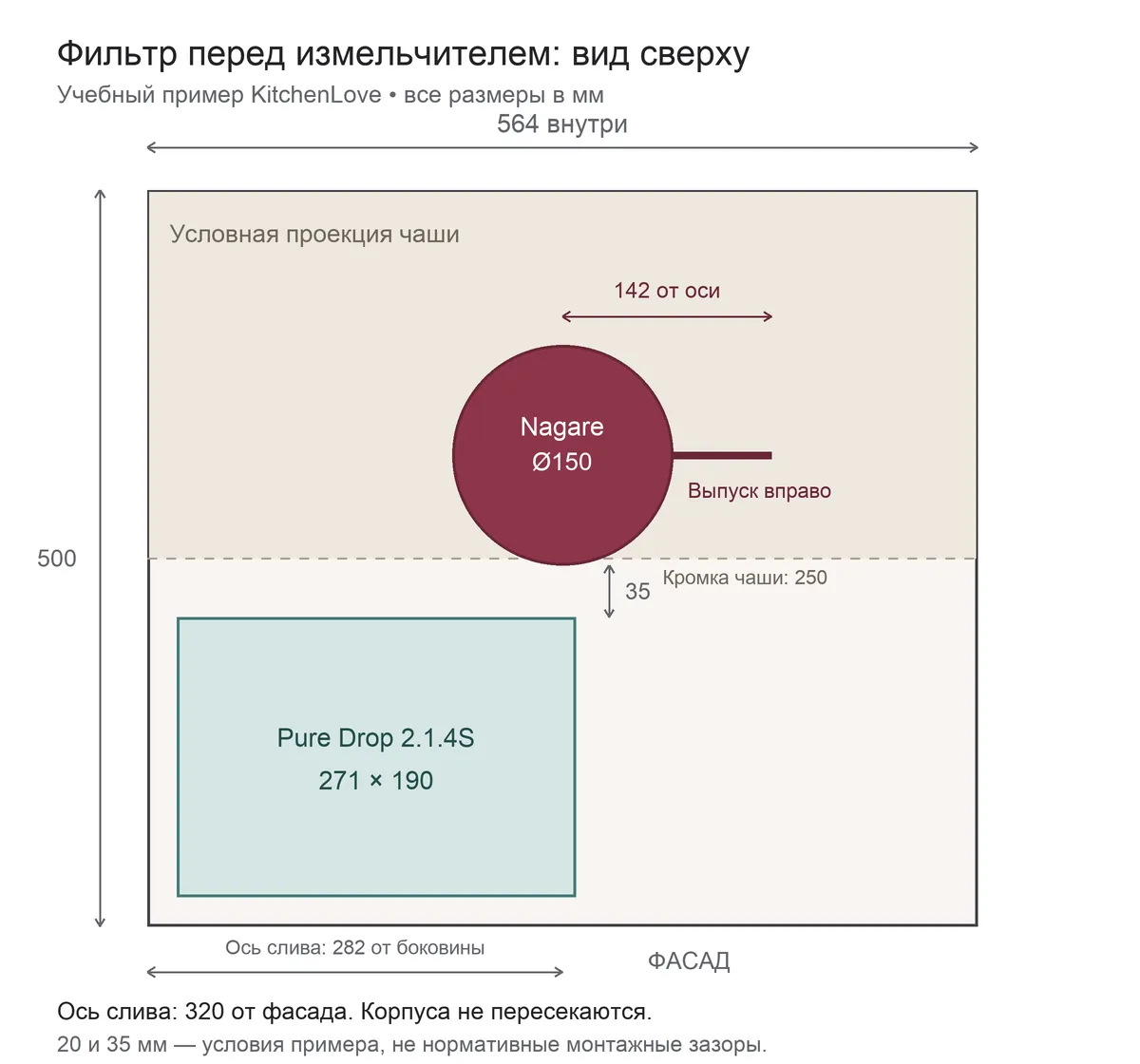

Рассмотрим учебную тумбу с внутренними размерами 564 × 500 мм. Ось слива — по центру ширины, в 320 мм от внутренней плоскости фасада. Передняя кромка чаши в плане находится в 250 мм от фасада: под передней полосой тумбы чаша не нависает. Эти координаты — условия примера; в вашей кухне их снимают с мойки и мебели.
Передний край корпуса Nagare Slim 500 окажется на расстоянии:
320 − 75 = 245 мм от фасада.
Поставим Pure Drop 2.1.4S глубиной 190 мм перед ним, отступив от фасада на условные 20 мм. Задний край фильтра окажется на отметке 20 + 190 = 210 мм. Между корпусами в плане остаётся:
245 − 210 = 35 мм.
| Проверяемый участок | Результат в этом примере |
|---|---|
| Фильтр по глубине | Занимает полосу от 20 до 210 мм от фасада |
| Измельчитель по глубине | Занимает полосу от 245 до 395 мм от фасада |
| Фильтр по ширине | При отступе слева 20 мм занимает участок до 291 мм: 20 + 271 |
| Выпуск измельчителя вправо | Доходит до отметки 424 мм от левой стенки: 282 + 142 |
| Высота передней полосы | При высоте свободного участка 700 мм и фильтре высотой 495 мм остаётся 205 мм сверху |
Корпуса в такой геометрии не пересекаются, и фильтр находится вне проекции чаши. Именно переднее размещение стоит рассматривать, когда рядом с центральным сливом не хватает ширины. Выпуск и сливную арматуру в этом примере направляют вправо; фильтр занимает переднюю часть тумбы, поэтому переднюю выдвижную корзину в том же месте уже не размещают.
Отступ 20 мм и промежуток 35 мм выбраны для демонстрации, а не взяты из монтажной инструкции. Подключения могут выступать за габариты: перед заказом проверяют их фактическое положение и возможность снять модули. Если чаша нависает над передней полосой либо слив находится ближе к фасаду, этот вариант пересчитывают — цифры выше к нему не относятся.
По высоте: пять миллиметров — слишком тесная компоновка
Возьмём учебный пример с одной условной верхней плоскостью:
| Точка | Расстояние вниз от верхней плоскости |
|---|---|
| Нижняя поверхность чаши | 200 мм |
| Монтажная плоскость фланца измельчителя | 200 мм |
| Пол тумбы | 700 мм |
В реальном проекте нижнюю поверхность чаши и плоскость фланца измеряют отдельно. Здесь они намеренно приняты на одном уровне для простого расчёта.
Нижняя точка измельчителя:
200 + 387 = 587 мм.
До пола тумбы остаётся:
700 − 587 = 113 мм.
Если монтажная плоскость окажется ниже на 50 мм, остаток сократится до 63 мм. Доступ к нижней части прибора оценивают с учётом этого расстояния.
Высота Pure Drop 2.1.4S — 495 мм. При установке на пол тумбы его верх окажется на уровне:
700 − 495 = 205 мм.
Между нижней поверхностью чаши и верхом фильтра остаётся всего:
205 − 200 = 5 мм.
Для такой компоновки под чашей места недостаточно: отсутствует рабочее пространство для трубок и обслуживания.
Условная верхняя плоскость 0 мм
──────────────────────────────────────────
Нижняя поверхность чаши 200 мм
зазор всего 5 мм
Верх фильтра 205 мм
┌───────────────────────────────────────┐
│ Pure Drop 2.1.4S │
│ высота 495 мм │
└───────────────────────────────────────┘
Пол тумбы 700 мм
Практическое решение для этого примера — искать место сбоку от чаши, где её дно не ограничивает высоту фильтра. Затем проверить глубину 190 мм, трубки и траекторию снятия модулей.
Чем различаются два водоочистителя Pure Drop

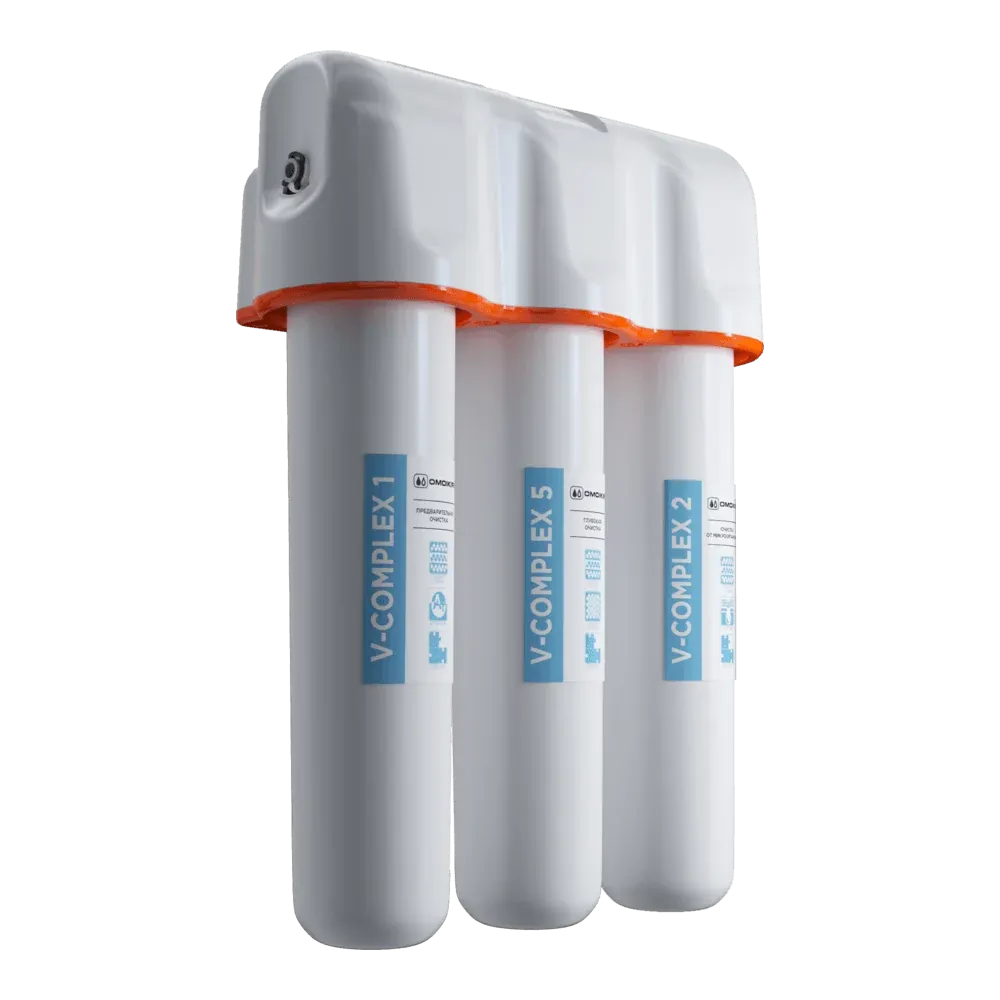

Omoikiri Pure Drop 1.0 — прямоточная система со сменными модулями. Она рассматривается как настенный блок: место крепления выбирают вместе с доступом к модулям и маршрутом трубок. Её габариты не участвуют в приведённых выше расчётах.

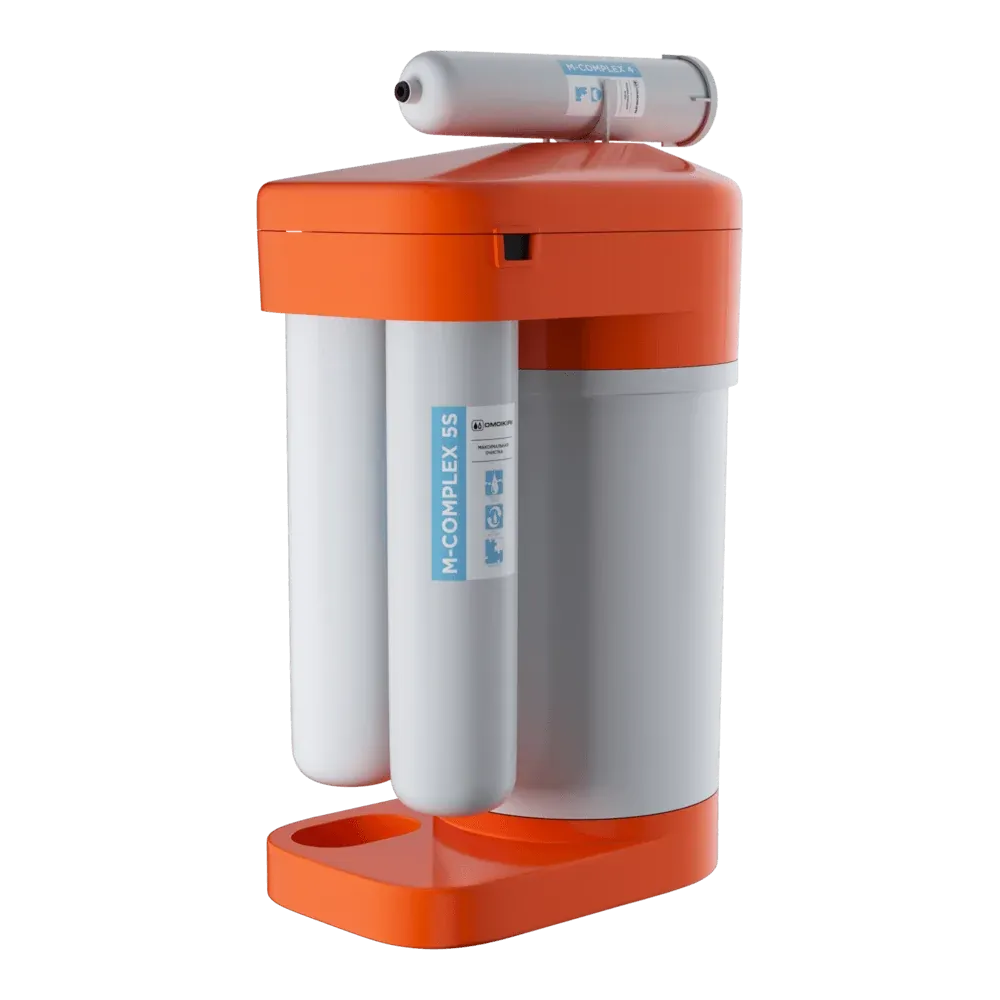

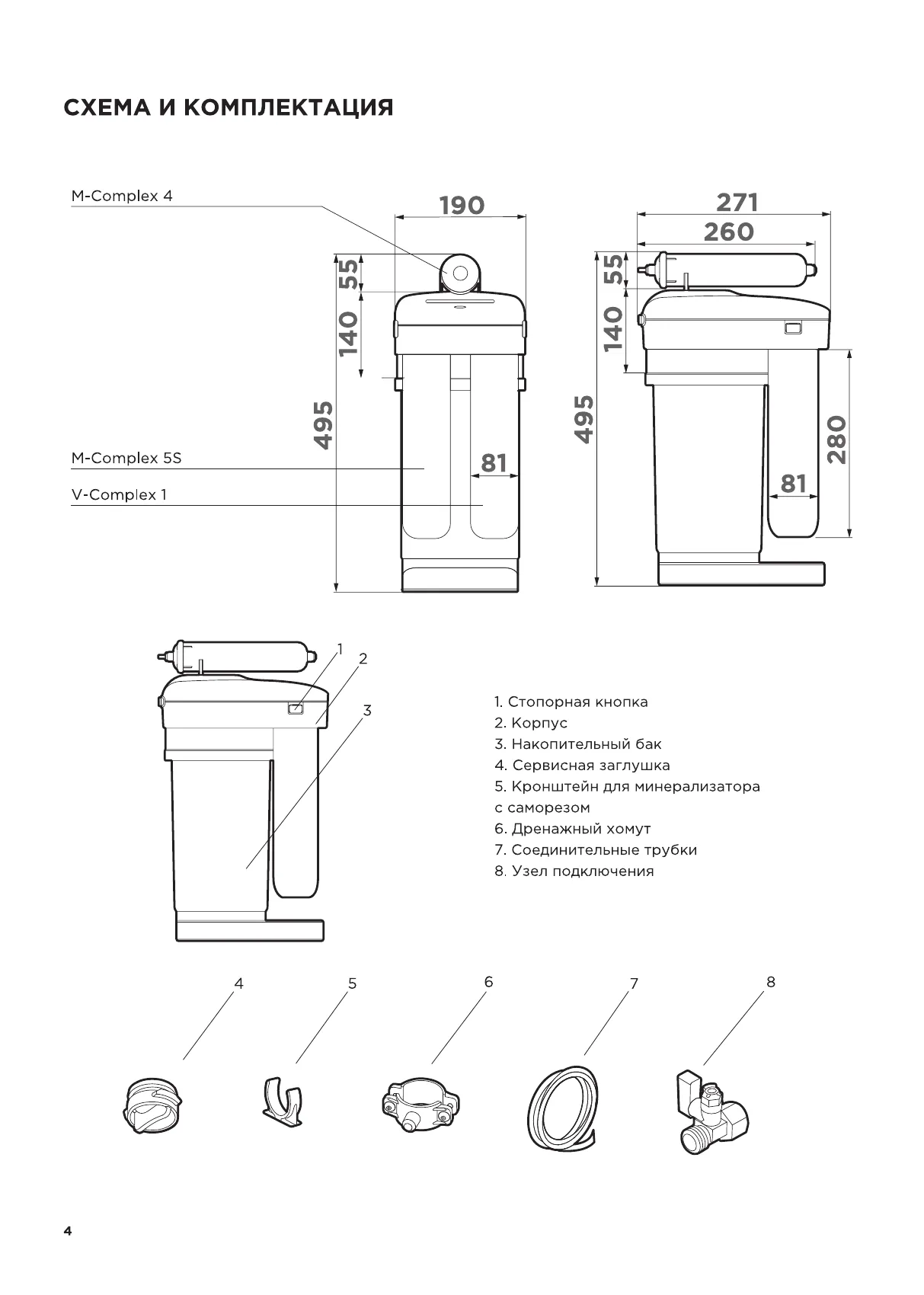

Omoikiri Pure Drop 2.1.4S — система обратного осмоса размером 495 × 271 × 190 мм: высота, ширина, глубина. Накопительная ёмкость встроена в корпус, поэтому отдельный круглый бак рядом с ним не нужен. Но требуется дренажное подключение.
Для 2.1.4S инструкция предусматривает ровную прочную опору. Предложение «закрепим любой фильтр на боковине» для неё не подходит.
Выбор между прямоточной системой и обратным осмосом определяется задачей водоподготовки. Мебельная компоновка помогает разместить подходящую систему, но сама по себе не выбирает способ очистки воды.
Трубки, корзина и выдвижной излив
У смесителя с выдвижным изливом под мойкой перемещается шланг, часто с грузом. Его путь нужно показать на плане: в покое всё может выглядеть свободным, а при вытягивании лейки груз начнёт цепляться за фильтр или слив.
Для кухни с такой лейкой полезно оставить отдельную свободную полосу движения шланга. Трубки водоочистителя располагают вне этой полосы.
Выдвижную мусорную корзину оценивают в закрытом и открытом положениях. Если она пересекается с фильтром, уменьшение корзины обычно лучше, чем размещение водоочистителя там, где невозможно заменить модуль.
Дренаж обратного осмоса согласуют со всей сливной системой. Точку подключения выбирают по инструкции водоочистителя и используемой арматуре.
Розетка под мойкой: расположение относится к проекту
В руководстве Nagare Slim указаны заземление и длина сетевого шнура 80 см. Поэтому положение розетки нужно определить заранее: длина кабеля ограничивает возможный маршрут.
Розетку размещают в доступной сухой зоне, вне предполагаемого попадания воды и подальше от соединений, которые будут разбирать при обслуживании. Конкретное исполнение розетки и защиту линии подбирает электрик с учётом условий под мойкой.
Сам измельчитель имеет указанную в инструкции степень защиты IPX0 — защиты от прямых струй воды нет. Это ещё одна причина держать электрические соединения отдельно от сливных и водопроводных.
Пневматическая трубка имеет другую длину — 150 см. Поэтому возможность дотянуться до кнопки не подтверждает возможность подключения питания. Например, маршрут кабеля до розетки длиной 90 см превышает заявленные 80 см, даже если прямая дистанция выглядит небольшой. Место подключения выбирают по фактическому маршруту, без натяжения провода.
Пневмокнопка управляет работой мотора. Для обслуживания нужен доступ к отключению питания, поэтому фильтр и корзина не должны перекрывать розетку.
Как проверить расстановку до покупки
Для макета фильтра используйте коробку или жёсткий шаблон 271 × 190 × 495 мм. Отдельно обозначьте круг корпуса измельчителя диаметром 150 мм и направление выпуска до отметки 142 мм от оси. Поставьте макет в реальную тумбу, откройте корзину и вытяните лейку смесителя. Затем покажите установщику доступ к модулям и отключению воды: совпадения внешних габаритов достаточно для первичной оценки, но подключённый узел занимает больше места.
Какое решение выбирать в разных кухнях
В новой кухне сначала согласуйте мойку, сливное отверстие и измельчитель. Затем выделите фильтру место с рабочим доступом. На этом этапе ещё можно изменить корзину или расположение коммуникаций.
В готовой кухне с глубокой чашей начните с высоты под фланцем и уровня канализации. Узкий корпус измельчителя не решит нехватку высоты. Покупать прибор до этих измерений преждевременно.
Для обратного осмоса и большой корзины сначала закрепите на проекте место фильтра и дренаж. После этого выбирайте корзину по оставшемуся пространству. Такой порядок уменьшает вероятность, что система хранения займёт необходимую сервисную зону.
