При выборе панели со встроенной вытяжкой сначала нужно решить, куда пойдёт воздух. От этого зависят воздуховоды, монтажный комплект, глубина ящиков и устройство цоколя.
Разберём актуальное поколение Elica NikolaTesla Fit Suit S на примере панели шириной 72 см. Старый Fit оставим в справочной таблице: его документы полезны для уже купленной техники, но размеры прежнего поколения не подходят для расчёта новой модели.
Что изменилось у нового Fit
В таблице приведены два документальных примера: прежний Fit шириной 60 см и новый Fit Suit S шириной 72 см. Сравниваются монтажные решения поколений, а не взаимозаменяемость панелей разной ширины.
| Параметр | Прежний Fit: пример 60 см | Fit Suit S: пример 72 см |
|---|---|---|
| Артикул рассматриваемой модели | PRF0167053 | PRF0210746 |
| Ширина стекла | 600 мм | 720 мм |
| Высота в документах | 250 мм в прежнем разрезе | 194 мм в техническом паспорте; 195 мм в мебельном разрезе |
| Основной вырез для накладного монтажа | 560 × 490 мм | 560 × 490 мм |
| Глубина верхнего ящика в рассматриваемом разрезе | 470 мм | 470 мм для показанной схемы Plinth In с глубиной мебели до 650 мм |
| Цоколь | Зависит от старой схемы; встречались варианты от 60 и от 100 мм | В новых схемах Plinth In, Plinth Out и Back Outlet указан минимум 60 мм |
Совпадение основного выреза не делает эти панели взаимозаменяемыми: стекло имеет разную ширину, а монтажный комплект и трасса относятся к своему поколению.
В паспорте актуальной панели высота составляет 19,4 см, а в монтажном разрезе задан вертикальный габарит 195 мм. Для изготовления мебели используют размер из соответствующего разреза.
По мебельным разрезам разница высоты старого и нового поколения составляет около 55 мм: 250 − 195 = 55 мм. Это может дать больше пространства по высоте верхнему ящику. По глубине верхнего ящика выигрыша в рассмотренных схемах нет: 470 мм у обоих поколений. Задний воздуховод остаётся, а глубину остальных ящиков рассчитывают по выбранному маршруту.
Сначала выберите маршрут воздуха
Отвод наружу стоит выбирать, когда есть согласованный выход и можно проложить подходящую трассу. Для острова такой маршрут решают до чистовой отделки пола.
Plinth In подходит для рециркуляции с подачей очищенного воздуха в пространство цоколя. В проекте должны быть предусмотрены дальнейший выход воздуха в кухню и свободное пространство на его пути.
Plinth Out направляет воздух к выходному элементу через цоколь. Такое решение удобно, когда нужен определённый фронтальный выход и соответствующая трасса помещается в мебель.
Back Outlet возвращает воздух через заднюю часть установки. Этот вариант стоит рассматривать, если за мебелью можно обеспечить проходы и зазоры по монтажной схеме.
Для типичной настенной кухни без внешнего отвода полезно сначала сравнить Plinth In и Plinth Out: обычно главный вопрос заключается в устройстве цоколя и положении выходного элемента. Back Outlet имеет смысл оценивать вместе с задним пространством тумбы, а не выбирать только по компактному виду комплекта.
Упрощённая схема рециркуляции:
Воздух над посудой
↓
Приёмное отверстие панели
↓
Фильтрующие элементы и вытяжной блок
↓
Согласованный маршрут воздуха
├─ Plinth In → пространство цоколя → кухня
├─ Plinth Out → выход через цоколь → кухня
└─ Back Outlet → задний проход → кухня
Во всех вариантах конечная точка — помещение кухни. Стрелка, которая заканчивается внутри герметично закрытой тумбы, описывает незавершённый проект.
Какой комплект относится к вашему поколению
| Назначение | Прежний Fit | Fit Suit S |
|---|---|---|
| Plinth In | KIT0167756 | KIT0210770 |
| Plinth Out | KIT0167757 | KIT0210771 |
| Back Outlet | KIT0180522 | KIT0210772 |
| Перенос выхода к центру | По схеме прежней модели | KIT0210895 |
| Глубокая мебель 70 см / остров по соответствующей схеме | По схеме прежней модели | KIT0210896 |
Комплекты двух поколений не взаимозаменяемы. Полный артикул панели сверяют с таблицей совместимости выбранного набора.
У нового Plinth In в комплект входят два фильтра Odour Shield, соединители, прямоугольный канал, поворот и подцокольный дефлектор. Покупка отдельного сменного фильтра не заменяет комплект для установки.
У Suit S выход воздуха расположен справа. Если трассе нужен центральный выход, используют соответствующий переходной комплект из таблицы; для глубокой мебели предусмотрен другой набор. В комплектации панели уже есть первый поворот на 90 градусов. Дальнейшую трассу рисуют от этого узла до конечного выхода, с размерами прямых участков и положением поворотов. Прямой участок, нарисованный через боковину тумбы, ещё не является местом для трубы: проход согласуют с конструкцией мебели. Дополнительные наборы нужны по конкретной схеме, добавлять оба в каждый заказ не требуется.
Что показывает новый разрез тумбы

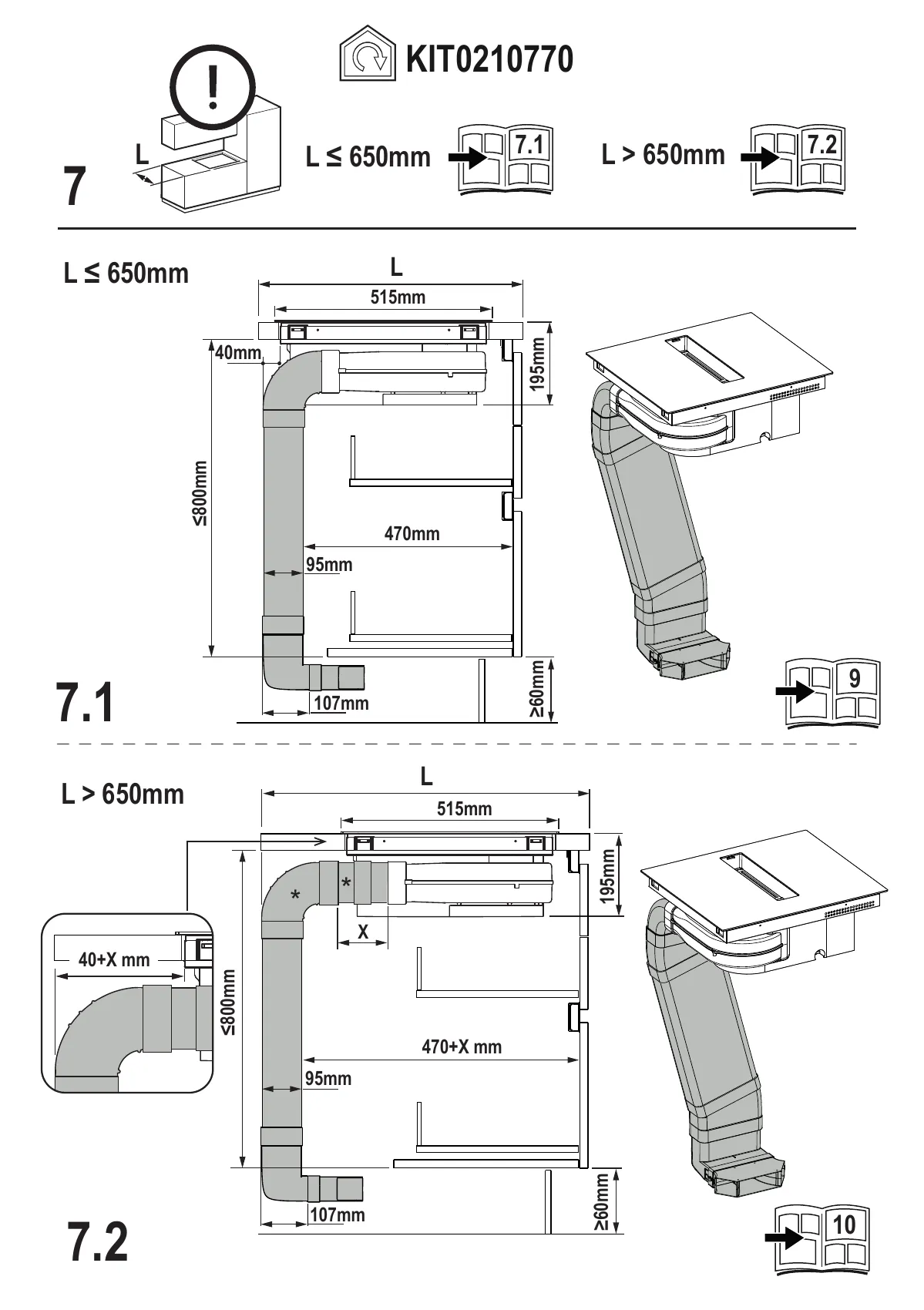

На схеме Plinth In для глубины мебели до 650 мм обозначены:
- вертикальный габарит установки — 195 мм;
- глубина показанного пространства под ящики — 470 мм;
- задний вертикальный канал — 95 мм по глубине;
- размер нижнего участка трассы — 107 мм;
- цоколь — не менее 60 мм.
Это даёт практический ответ на вопрос о выигрыше нового поколения: мотор занимает меньше места по высоте, но часть глубины тумбы продолжает использовать воздуховод.
Поэтому верхний ящик рассчитывают одновременно с мотором и задним каналом. Подбирать его только по фразе «панель высотой 194 мм» недостаточно.
Для более глубокой мебели схема предусматривает дополнительный участок, обозначенный X, и размер под ящики 470 + X мм. Значение X определяют по выбранной установке. Из общей глубины кухни нельзя просто вычесть размер панели и объявить остаток глубиной ящика.

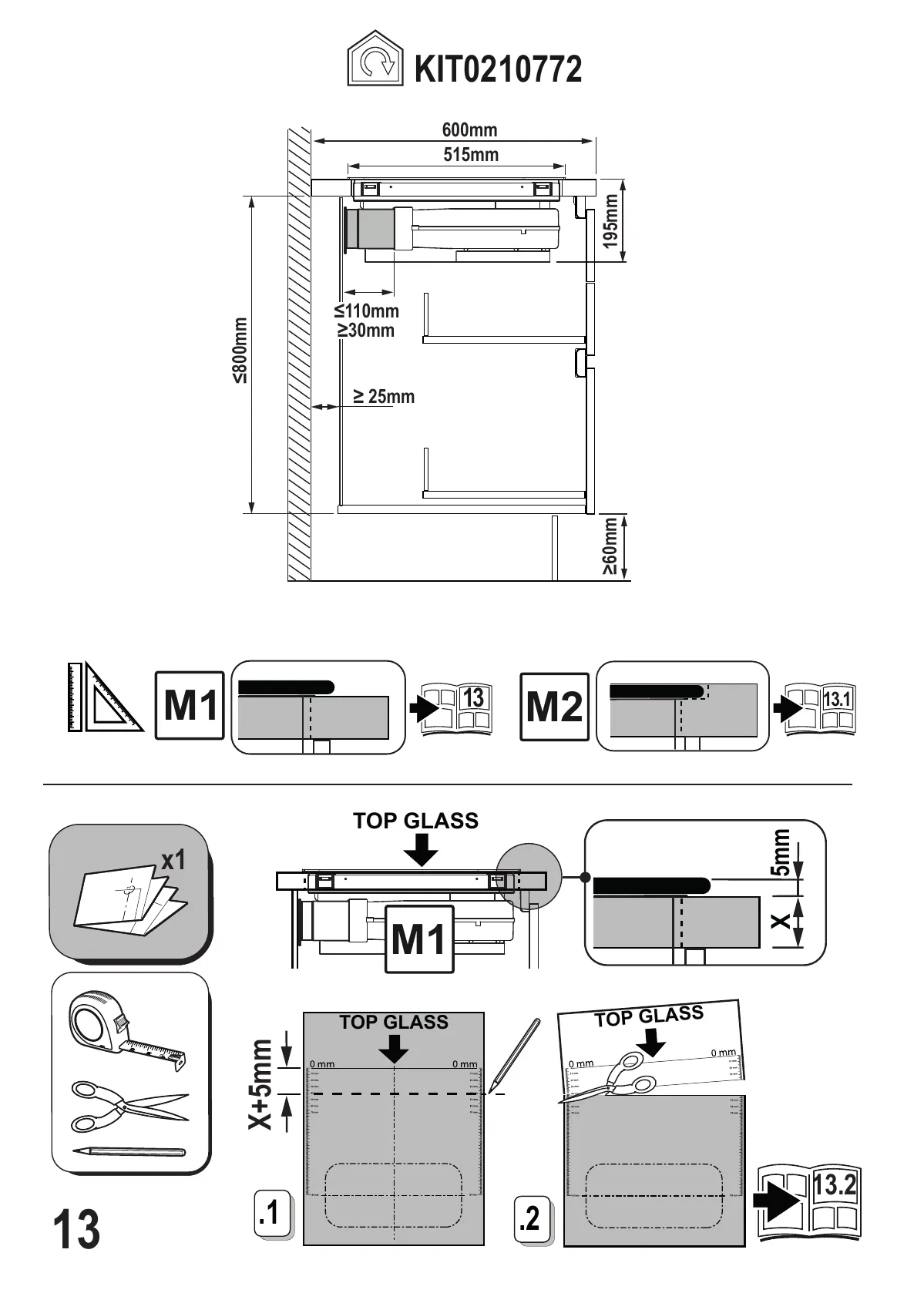

У Back Outlet своя компоновка. На новой схеме показан задний зазор не менее 25 мм. Его нужно сохранить вместе с предусмотренным путём воздуха.
Цоколь 60 мм: что именно подтверждено
Для новых комплектов на рассматриваемых монтажных схемах указан цоколь от 60 мм. Старую цифру 100 мм из другого поколения и маршрута на Suit S переносить не нужно.
При этом высота цоколя — только один параметр. Нижний поворот, выходной элемент, крепления и проёмы должны соответствовать выбранному комплекту.
Если дизайнер хочет низкий цоколь, решение можно принять уже на этапе проекта: выбрать маршрут, наложить его на мебельный разрез и проверить пересечения. Поднимать всю кухню «на всякий случай» без такого расчёта не требуется.

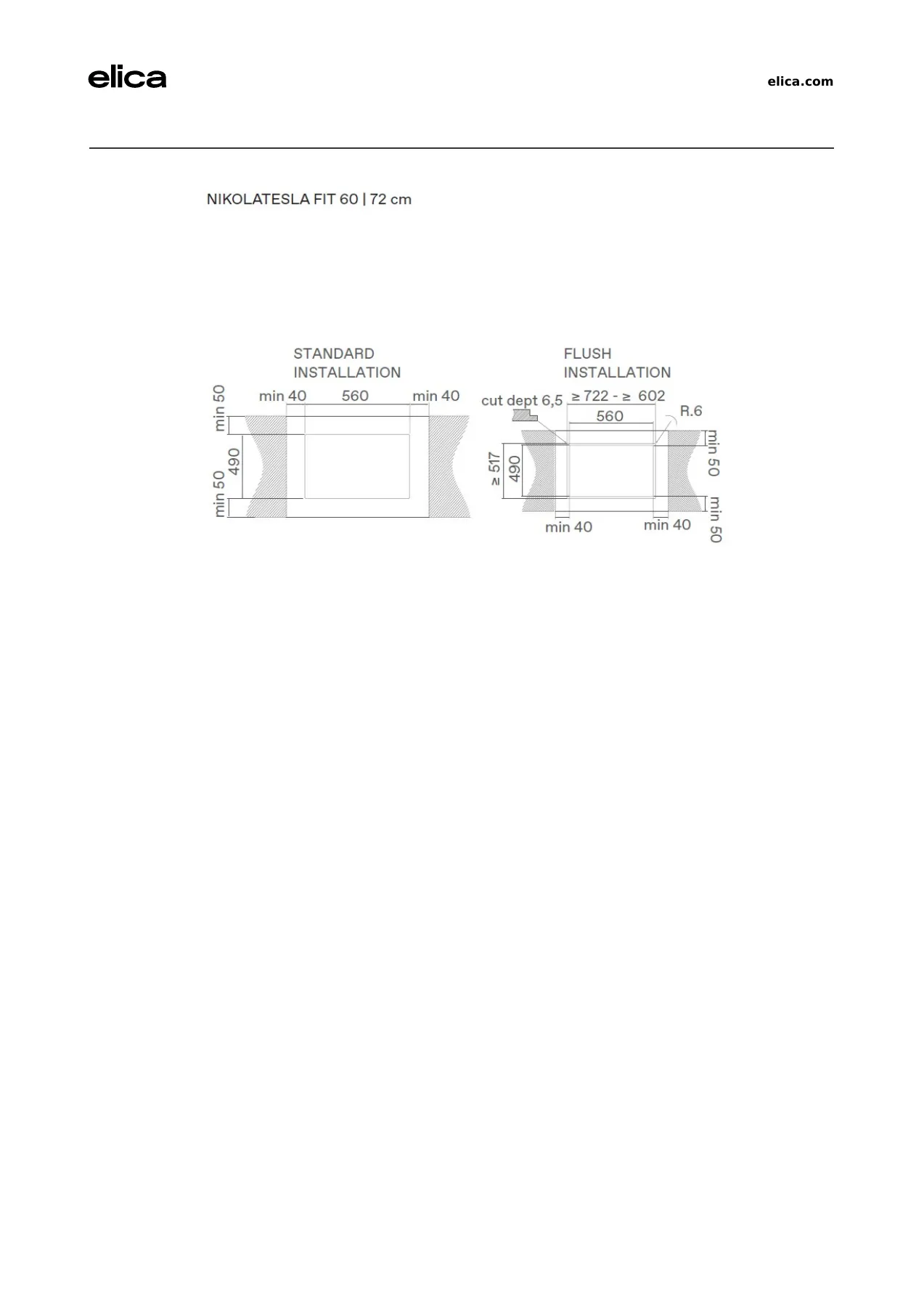

Вырез под актуальную панель 72 см
Для рассматриваемого Fit Suit S размер стекла — 720 × 515 мм, основной вырез для накладного монтажа — 560 × 490 мм.
Ширина стекла больше ширины выреза. Поэтому соответствие проёма ещё не подтверждает свободное размещение панели: её края должны поместиться на столешнице и не конфликтовать с соседними предметами.
Монтаж заподлицо требует второго контура — выборки под стекло. Для варианта 72 см в технической схеме указаны размер выборки не менее 722 × 517 мм, глубина 6,5 мм и радиус R6.
Камнеобработчику передают полный чертёж выбранного артикула: основной проём, выборку, отступы и допустимые условия монтажа. Это особенно важно при замене панели в уже изготовленной столешнице.
Почему панель шириной 72 см может стоять над тумбой 60 см
Ширина стекла и ширина мебельного модуля описывают разные части установки. Fit Suit S 72 рассчитан на соответствующую схеме тумбу от 600 мм, хотя стекло имеет ширину 720 мм, а основной вырез — 560 мм. Стекло лежит на столешнице; под ней размещаются корпус и вытяжной узел.
При центральном расположении над тумбой 600 мм стекло выходит за её боковые границы на:
(720 − 600) / 2 = 60 мм с каждой стороны.
Это не свес столешницы и не монтажный зазор, а проекция стекла относительно мебельного корпуса. На плане кухни должны быть видны все 720 мм панели: соседняя высокая колонна, выступ или другой прибор могут мешать стеклу, даже если вырез 560 мм помещается. Под столешницей отдельно совмещают корпус панели, перегородки и воздуховоды.
Что меняется при монтаже заподлицо
Выборка 6,5 мм влияет не только на внешний вид. Для условной столешницы толщиной 20 мм под выборкой останется:
20 − 6,5 = 13,5 мм материала.
Это расчёт остаточной толщины, а не подтверждение её прочности. Возможность обработки, опору под кромкой и крепление согласуют с изготовителем столешницы для её конкретного материала. Если такую выборку согласовать нельзя, накладной монтаж позволяет оставить её вне проекта; основной сквозной вырез всё равно выполняют по чертежу.
Можно ли поставить духовку снизу
В актуальной инструкции Suit S сохранён запрет установки над охлаждающими приборами, посудомоечными машинами, плитами и печами, стиральными и сушильными машинами.
Поэтому духовку под рассматриваемый Fit не закладывают. Для новой кухни практичное решение — разместить её в отдельной колонне или соседнем модуле, а тумбу под панелью оставить для разрешённой схемой компоновки.
Если духовка должна обязательно остаться непосредственно под варочной поверхностью, это условие стоит сообщить при подборе техники. Оно может изменить выбор самой панели.
Подключение и ограничение мощности
В техническом паспорте рассматриваемого Fit Suit S указана суммарная мощность 7,5 кВт. В инструкции предусмотрена функция ограничения потребляемой мощности.
Сначала электрик определяет доступную мощность и подходящую схему подключения. Затем выбирают допустимый лимит и оценивают, соответствует ли он вашему сценарию приготовления.
Ограничение мощности полезно, когда подключение не позволяет использовать полный потенциал панели. Но оно не сохраняет автоматически одновременную работу всех зон на максимуме. Для семьи, которая часто готовит на нескольких конфорках, этот вопрос влияет на выбор не меньше ширины стекла.
Как лимит мощности проявится во время готовки
В руководстве перечислены настройки ограничения 3,1, 4,5 и 7,4 кВт; 7,4 кВт указано как значение по умолчанию. Это значения настройки из инструкции, отдельно от паспортной суммарной мощности 7,5 кВт. Допустимую настройку выбирают после согласования подключения.
Для конкретного PRF0210746 паспорт указывает обычную мощность передней левой зоны 2,1 кВт, задней правой — 2,3 кВт. Их сумма без усиленных режимов:
2,1 + 2,3 = 4,4 кВт.
При лимите 3,1 кВт обе зоны одновременно не смогут постоянно работать на этих максимальных уровнях: панель должна распределять доступную мощность. Это ещё до добавления остальных зон. Удобный сценарий при небольшом лимите — сначала довести одну кастрюлю до кипения, затем снизить нагрев и включить вторую. Если часто нужны два интенсивных нагрева одновременно, условие подключения влияет на выбор панели.
Для семьи полезнее оценить такую пару привычных действий, чем выбирать лимит только по числу конфорок. Сковорода, которой уже требуется поддержание температуры, и холодная кастрюля с водой создают другую нагрузку, чем две ёмкости, одновременно доводимые до кипения.
Как сохранить удобное хранение
Для мебели глубиной до 650 мм начните с показанной в новом разрезе глубины 470 мм и согласуйте с мебельщиком фактические размеры ящиков и направляющих.
Далее на одном разрезе должны быть видны мотор, задний канал, каждый ящик и способ доступа к обслуживаемым узлам. Если для обслуживания снимается ящик, он должен сниматься предусмотренным мебельной системой способом.
Цоколь также должен позволять обслуживать расположенные за ним элементы. Корзины, дополнительные стенки и коробки с посудой размещают так, чтобы они не перекрывали воздушный маршрут.
Обслуживание: какие части должны оставаться доступными
У панели несколько обслуживаемых узлов с разными задачами. Жировой фильтр задерживает жир; инструкция предусматривает его очистку раз в месяц либо по сигналу насыщения. Odour Shield работает с запахами в рециркуляции: для этого сменного фильтра Elica указывает замену через 6–12 месяцев. Доступ к нему входит в проект, даже если наружный вид цоколя хочется сделать сплошным.
Для Suit S производитель также предлагает регенерируемый керамический фильтр. Это другой расходный элемент: правила для него не переносят на штатный сменный Odour Shield. Точный код фильтра и порядок обслуживания сохраняют вместе с артикулом установленного комплекта.
Ещё одна точка доступа — нижний сливной клапан ёмкости для жидкости. В инструкции он используется для удаления жидкости после значительного пролива. Если непосредственно под ним закрепить несъёмную полку, обслуживание потребует разборки мебели. В разрезе нужно оставить предусмотренный доступ, например через снимаемый ящик, если такой способ допускает выбранная мебельная система.
До приёмки кухни полезно выполнить три действия: извлечь жировой фильтр, показать путь замены фильтра запахов и добраться до сливного клапана. Это проверяет доступ к конкретным узлам. Красивый разрез с уменьшенными ящиками сам по себе ещё не показывает, как они будут обслуживаться.
Для выбора ширины, зон нагрева и возможностей моделей используйте гид по Elica NikolaTesla. Если режим работы ещё не определён, начните с разбора рециркуляции и отвода.
Для расчёта мебели достаточно прислать артикул выбранной панели, глубину тумбы, высоту цоколя, план ящиков и предполагаемый маршрут воздуха.
