Вытяжку без воздуховода устанавливают в режиме рециркуляции: прибор забирает воздух над варочной панелью, задерживает жир металлическим фильтром, уменьшает запахи угольным фильтром и возвращает очищенный воздух в кухню. Подключение к вентиляционной шахте не требуется, но это не означает, что корпус можно закрыть в герметичном шкафу. Воздуху нужен свободный выход обратно в помещение, а фильтрам — доступ для обслуживания.
Ниже разобран порядок монтажа настенной и встраиваемой вытяжки. Типовые размеры помогут проверить проект кухни, но минимальную высоту, тип крепежа и электрическое подключение всегда сверяют с инструкциями конкретной вытяжки и варочной панели. Если требования расходятся, выбирают более строгое.
Сначала убедитесь, что модель работает без воздуховода
Не всякую вытяжку можно просто повесить на стену и включить без трубы. В карточке или инструкции должен быть указан режим рециркуляции, фильтрации или циркуляции. Для универсальной модели обычно требуется отдельный комплект угольных фильтров, иногда — дефлектор, решётка или рециркуляционный модуль.
Проверьте пять вещей:
- Полный артикул вытяжки, а не только название серии.
- Поддерживается ли режим рециркуляции.
- Код совместимого угольного фильтра.
- Куда прибор выводит очищенный воздух.
- Можно ли снять фильтры после монтажа мебели.
В ряде артикулов Elica обозначение /F/ указывает на фильтрующую версию, а /A/ — на исполнение, ориентированное на отвод. Некоторые модели /A/ допускают рециркуляцию с дополнительными аксессуарами, но это нужно подтверждать по полному артикулу. Похожий принцип встречается и у других производителей: одинаковые снаружи корпуса могут иметь разную комплектацию.
Для квартиры у рециркуляции есть отдельный плюс: вытяжка не занимает канал общедомовой вентиляции. Решётку естественной вентиляции можно оставить открытой для постоянного воздухообмена. Однако рециркуляционная вытяжка не заменяет общую вентиляцию помещения — не перекрывайте штатное вентиляционное отверстие мебелью и уточняйте требования проекта дома или управляющей организации.
Если вы ещё выбираете режим, сначала прочитайте подробный материал как работает рециркуляционная вытяжка и кому она подходит. Эта статья посвящена именно установке уже выбранного прибора.
Что понадобится для монтажа
Комплект зависит от типа вытяжки и основания, но обычно нужны:
- сама вытяжка с штатным жироулавливающим фильтром;
- совместимый угольный фильтр или комплект long-life;
- монтажный шаблон и крепёж из комплекта;
- крепёж, подходящий для материала стены или шкафа;
- рулетка, уровень и карандаш;
- инструмент для сверления и сборки мебели;
- розетка с заземлением в доступном месте;
- решётка, дефлектор или зазор для выхода очищенного воздуха, если их требует схема.
Штатные дюбели подходят не для каждой стены. Газобетон, пустотелый кирпич, гипсокартон и тяжёлая облицовка требуют своего крепежа и оценки несущей способности. Перед сверлением нужно убедиться, что в выбранной зоне нет скрытой проводки, газовых и водяных коммуникаций.
Розетку обычно размещают выше корпуса вытяжки либо в соседней доступной секции, со смещением от мотора и выхода воздуха. Её не прячут непосредственно за мотором, не располагают над горячими поверхностями и не закрывают деталью, для снятия которой нужно демонтировать вытяжку. Точное место определяют по монтажной схеме.
Электрическую часть выполняют при отключённом питании. Если прибор требует стационарного подключения, переноса розетки или отдельной линии, работу поручают квалифицированному электрику.

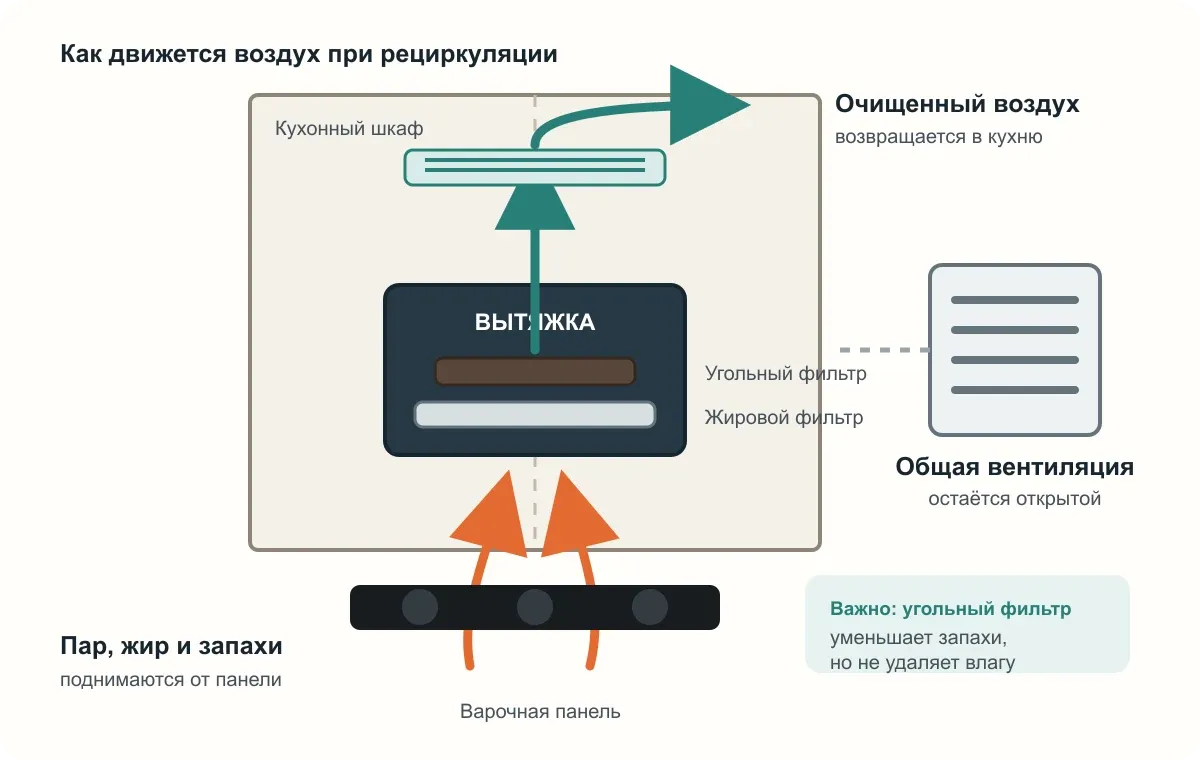

Главный принцип: очищенному воздуху нужен выход
Частая ошибка — встроить вытяжку в закрытый шкаф и не предусмотреть, куда пойдёт поток после фильтров. Воздух начинает циркулировать внутри мебели, возвращается к зоне всасывания, нагревает корпус и может создавать лишний шум.
Правильное решение зависит от модели:
| Тип вытяжки | Куда возвращается воздух |
|---|---|
| Настенная наклонная или Т-образная | Через предусмотренные решётки корпуса или декоративного короба |
| Полновстраиваемая в шкаф | Через отверстие, решётку или свободный канал в верхней части шкафа |
| Телескопическая | Через предусмотренный производителем выход; мебель не должна перекрывать его |
| Подвесная островная | Через верхние или боковые отверстия корпуса |
| Потолочная | Через рециркуляционный модуль по монтажной схеме |
Площадь решётки нельзя выбирать только по внешнему размеру: декоративные ламели уменьшают её свободное сечение. Если производитель не указал значение, для предварительной проверки сравните свободное сечение решётки с площадью круглого выхода: около 113 см² для диаметра 120 мм и 177 см² для 150 мм. Это не замена монтажной схеме — штатный дефлектор или специальный комплект может требовать другую геометрию канала.
Что меняется при работе в режиме рециркуляции
Угольный фильтр создаёт дополнительное сопротивление потоку. Поэтому одна и та же вытяжка в режиме рециркуляции обычно перемещает меньше воздуха, а на сопоставимой скорости может звучать громче, чем при отводе наружу. Насколько именно изменятся производительность и шум, зависит от модели, фильтра и рециркуляционного комплекта. Резкое падение тяги или новый гул после монтажа — повод проверить совместимость фильтра, его фиксацию и свободный выход воздуха, а не сразу считать мотор неисправным.
Рециркуляция уменьшает запахи и задерживает жир, но не выводит пар из помещения. Влага после варки и жарки остаётся в кухне: могут запотевать окна и фасады, а при слабом воздухообмене растёт риск сырости. Во время интенсивной готовки используйте штатную вентиляцию помещения и при необходимости проветривание. Это особенно важно для небольшой закрытой кухни.
На какой высоте устанавливать вытяжку
Для предварительной планировки можно ориентироваться на 55–65 см над электрической или индукционной панелью и 65–75 см над газовой. Это типовые диапазоны, а не универсальные минимумы: отдельные модели допускают другое расстояние, а для газовой поверхности требования обычно строже из-за открытого пламени и высокой температуры.
Порядок проверки такой:
- Найдите минимальную высоту в инструкции вытяжки.
- Проверьте требования инструкции варочной панели.
- Используйте большее из двух допустимых значений.
- Убедитесь, что на выбранной высоте вытяжкой удобно управлять, а дверцы и фасады не конфликтуют с корпусом.
Слишком низкая установка может быть небезопасной и мешать готовке. Слишком высокая ухудшает захват пара, особенно от передних конфорок. Не меняйте высоту только ради симметрии с соседними шкафами.
Этап А. Монтаж настенной вытяжки без воздуховода
К этой группе относятся наклонные, Т-образные и классические купольные модели, которые крепятся к стене.
Шаг А1. Разметьте ось варочной панели
Определите центр панели и перенесите вертикальную ось на стену. Вытяжку выравнивают относительно рабочей зоны, а не относительно края столешницы или соседнего шкафа. Используйте монтажный шаблон производителя.
Шаг А2. Отметьте высоту и крепления
Отложите допустимое расстояние от панели и разметьте отверстия по шаблону. Проверьте горизонталь уровнем. До сверления повторно сопоставьте фактическую высоту корпуса, декоративного короба и потолка. Плитку сверлят без удара до прохождения облицовки подходящим сверлом; камень и крупноформатный керамогранит лучше доверить монтажнику, чтобы не расколоть отделку и не попасть в скрытые коммуникации.
Шаг А3. Подберите крепёж
Крепление должно удерживать вес прибора с запасом. Для полнотелой стены используют подходящие анкеры или дюбели. Монтаж тяжёлой вытяжки только в лист гипсокартона без закладной недопустим. Если основание вызывает сомнения, пригласите монтажника.
Шаг А4. Установите корпус
Закрепите кронштейн, навесьте корпус и отрегулируйте его положение штатными винтами. Только после проверки уровня и устойчивости затягивайте крепления окончательно.
Шаг А5. Соберите рециркуляционную схему
Установите угольные фильтры в местах, указанных производителем. Обычно они крепятся к мотору за металлическим жироулавливающим фильтром, но конструкция различается. Установите дефлектор или рециркуляционный комплект, если он входит в схему. Проверьте, что вентиляционные отверстия декоративного короба открыты и не обращены внутрь закрытой полости.
Шаг А6. Подключите питание и проверьте работу
Провод не должен касаться горячих частей, пережиматься корпусом или провисать над панелью. После подключения включите последовательно все скорости и освещение. Поток должен свободно выходить через предусмотренные отверстия, без дребезга и сильной вибрации.
Этап Б. Монтаж встраиваемой вытяжки в шкаф
Здесь большая часть ошибок возникает ещё на этапе изготовления мебели. Шкаф проектируют по монтажной схеме выбранного артикула.
Проверьте размеры до сборки кухни
Нужны внешние размеры корпуса, размер выреза, положение креплений, глубина мотора и зона выхода воздуха. Обозначение 52, 60 или 72 см в названии не равно размеру мебельного выреза.
Если вытяжка уже куплена, мебельщику лучше передать сам прибор или оригинальный монтажный шаблон. Если прибор будет поставлен позже — зафиксируйте полный артикул в проекте и не заменяйте его похожей моделью без пересчёта.
Шаг Б1. Подготовьте шкаф
Соберите модуль с учётом выреза и креплений. Убедитесь, что детали не перекрывают зону мотора и фильтров. Предусмотрите вывод очищенного воздуха наружу шкафа: через верх, фасадную решётку или другой предусмотренный инструкцией путь.
Шаг Б2. Закрепите вытяжку
Установку удобнее выполнять вдвоём. Поддерживая корпус, закрепите его штатными элементами. Не используйте соседние тонкие полки как единственную опору. Проверьте, что нижняя панель расположена ровно и не мешает фасаду.
Шаг Б3. Установите фильтры
Снимите жироулавливающую кассету, установите угольные фильтры по стрелкам и фиксаторам, затем верните кассету на место. Фильтр не должен болтаться или касаться крыльчатки.
Шаг Б4. Организуйте возврат воздуха
Если выход направлен вверх, сделайте в верхней части шкафа отверстие или установите решётку требуемого свободного сечения. Не заполняйте этот канал посудой и текстилем. Для некоторых моделей нужен короткий направляющий элемент до решётки, хотя подключения к шахте нет.
Шаг Б5. Проверьте сервисный доступ
Металлический фильтр должен сниматься без демонтажа фасадов, а угольный — заменяться без снятия шкафа. Розетка также должна оставаться доступной после установки.
Подробный разбор серий и мебельных размеров есть в статье о встраиваемых вытяжках Elica.
Как установить угольный фильтр
Единого способа крепления нет. Распространены круглые кассеты на моторе, прямоугольные панели, фильтры за жировой кассетой и отдельные рециркуляционные блоки.
Безопасный порядок:
- Отключите вытяжку от питания.
- Снимите металлический жироулавливающий фильтр.
- Сверьте код угольного фильтра с инструкцией и артикулом прибора.
- Установите фильтр по направляющим или поверните до фиксации.
- Убедитесь, что он закреплён симметрично и не касается мотора.
- Верните металлическую кассету.
- Сбросьте индикатор насыщения, если это предусмотрено моделью.
Не вырезайте фильтр из универсального полотна, если производитель требует кассету определённой формы. Неподходящий фильтр может пропускать воздух по краям или создавать чрезмерное сопротивление.
Первый запуск после установки
До готовки выполните короткую проверку:
- корпус закреплён и не качается;
- фильтры установлены и защёлкнуты;
- выход очищенного воздуха открыт;
- кабель не пережат;
- свет и управление работают;
- на первой скорости нет дребезга;
- на максимальной скорости шкаф и декоративный короб не вибрируют;
- поток воздуха ощущается у выходной решётки.
Запах нового фильтра при первом включении возможен, но резкий запах перегрева, треск или касание крыльчатки требуют немедленного отключения и проверки монтажа.
Обслуживание после монтажа
Рециркуляционная вытяжка работает эффективно только с чистыми фильтрами. Металлическую кассету очищают по инструкции по мере загрязнения. Возможность мойки в посудомоечной машине зависит от материала и рекомендаций производителя.
Обычный угольный фильтр при регулярной готовке обычно служит около 3–6 месяцев. Регенерируемые long-life фильтры в линейках некоторых производителей очищают каждые 2–3 месяца, а их общий ресурс может достигать 2–3 лет. Эти цифры нужны для планирования обслуживания: фактический интервал, способ мойки, температура и время сушки зависят от конкретного артикула фильтра и инструкции производителя.
Признаки, что обслуживание откладывать нельзя: запахи стали задерживаться хуже, поток ослаб, вытяжка стала громче, индикатор сообщает о насыщении, на металлическом фильтре виден жир.
Частые ошибки при установке
- Включить универсальную вытяжку без угольного фильтра.
- Не предусмотреть выход воздуха из шкафа.
- Купить фильтр только по названию бренда, без кода совместимости.
- Выбрать высоту по чужой фотографии, а не по инструкции.
- Закрепить тяжёлый корпус в гипсокартон без закладной.
- Спрятать розетку за мотором без доступа.
- Выбрать декоративную решётку по габариту, не учитывая её свободное сечение.
- Не оставить места для снятия фильтра.
- Подключить прибор через повреждённый удлинитель рядом с варочной панелью.
- Не предусмотреть общую вентиляцию кухни, полагаясь на угольный фильтр.
Больше проектных ошибок собрано в материале как не ошибиться при выборе вытяжки. Если после правильной установки появился сильный гул, проверьте причины шума кухонной вытяжки.
Когда нужен профессиональный монтаж
Обратитесь к специалисту, если вытяжка тяжёлая или островная, стена выполнена из сложного материала, нет подготовленной розетки, требуется сверление плитки или камня, рядом проходят коммуникации, используется газовая панель либо инструкция предусматривает стационарное электрическое подключение.
Монтажник должен получить модель вытяжки, варочной панели и мебельный проект заранее. Это дешевле, чем переделывать шкаф или отверстия после доставки техники.
Если вытяжка ещё не выбрана, сопоставить тип корпуса, производительность и режим работы поможет общий гид по выбору вытяжки для кухни.
Вопросы и ответы
Можно ли использовать обычную вытяжку без воздуховода?
Можно, только если инструкция модели допускает рециркуляцию. Потребуются совместимые угольные фильтры, а иногда дефлектор или отдельный комплект возврата воздуха.
Нужно ли делать отверстие в шкафу?
Для подключения к шахте отверстие не нужно, но очищенный воздух должен выходить из шкафа. Размер и положение решётки или канала определяют по монтажной схеме конкретной вытяжки.
Куда выходит воздух из рециркуляционной вытяжки?
Через отверстия корпуса, декоративного короба или мебельную решётку обратно в кухню. Путь потока должен соответствовать монтажной схеме, а свободное сечение решётки — не создавать лишнего сопротивления.
Можно ли установить вытяжку самостоятельно?
Лёгкую модель на подготовленное прочное основание можно установить по инструкции при наличии навыков. Электрические работы, тяжёлые и островные корпуса, сложные стены и монтаж рядом с газовой панелью лучше поручить специалистам.
На какой высоте вешать вытяжку без воздуховода?
Для планировки обычно берут 55–65 см над электрической или индукционной панелью и 65–75 см над газовой. Точное минимальное расстояние смотрят в инструкциях вытяжки и панели; если значения расходятся, выбирают большее.
Как понять, что угольный фильтр установлен правильно?
Он соответствует коду модели, полностью зафиксирован, не касается крыльчатки, а поток свободно выходит через предусмотренные отверстия. После запуска не должно быть дребезга или резкого падения тяги.
